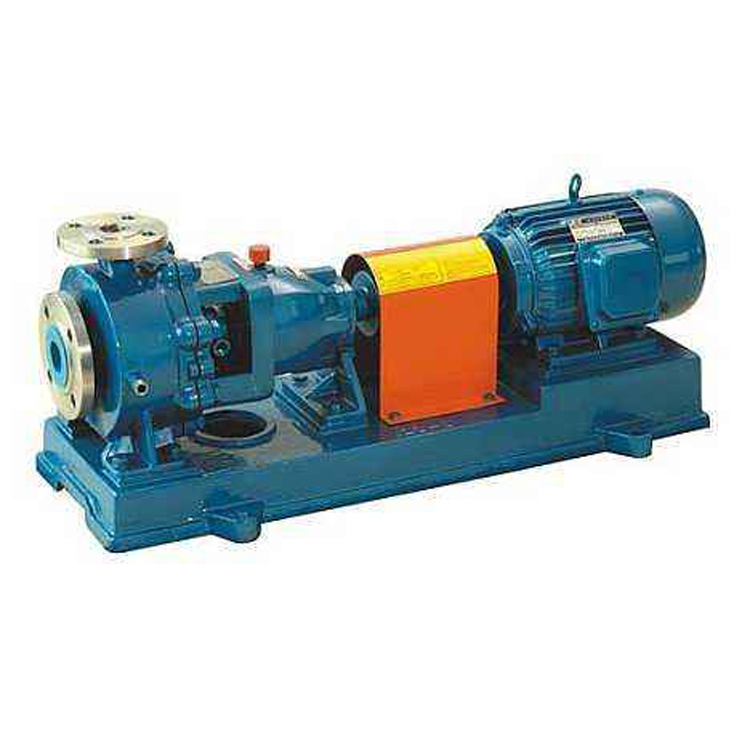

IR型保温泵
IR型保温泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含团体颗粒、具有腐蚀性、粘度类似水的液体。其标记,额定性能和尺寸等效采用国际标准IS02858,技术条件执行GB/T5656-1994标准,具有性能范围广、效率高.
产品概述
IR型保温泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含团体颗粒、具有腐蚀性、粘度类似水的液体。其标记,额定性能和尺寸等效采用国际标准IS02858,技术条件执行GB/T5656-1994标准,具有性能范围广、效率高、“三化,水平高和维修方便等特点.
IR型保温泵输送介质为低于150℃的清水及物理、化学性质类似水的介质,用管子连接输入合理温度的蒸汽或液体进行保温,可输送易结晶的介质。
性能范围
流量Q:6.3~400m3/h;
扬程H:5~125m;
转速n:2900、1450r/min;
配带功率:0.55-110kW;
进口直径:50-200m
最高工作压力:1.6MPa
结构
IR型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

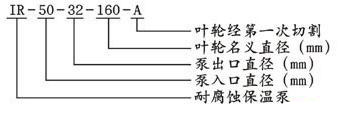

型号意义
性能参数
|
型号
|
流量
（m3/h） |
扬程
（m） |
转速
（r/min） |
电机功率
（kw）
|
效率（%）
|
必需汽蚀余量
|
|
IR50-32-125
|
12.5
|
20
|
2900
|
2.2
|
51
|
2.0
|
|
6.3
|
5
|
1450
|
0.55
|
45
|
2.0
|
|
|
IR50-32-160
|
12.5
|
32
|
2900
|
3
|
46
|
2.0
|
|
6.3
|
8
|
1450
|
0.55
|
40
|
2.0
|
|
|
IR50-32-200
|
12.5
|
50
|
2900
|
5.5
|
39
|
2.0
|
|
6.3
|
12.5
|
1450
|
1.1
|
33
|
2.0
|
|
|
IR50-32-250
|
12.5
|
80
|
2900
|
11
|
33
|
2.0
|
|
6.3
|
20
|
1450
|
2.2
|
27
|
2.0
|
|
|
IR65-50-125
|
25
|
20
|
2900
|
3
|
62
|
2.0
|
|
12.5
|
5
|
1450
|
0.55
|
55
|
2.0
|
|
|
IR65-50-160
|
25
|
32
|
2900
|
5.5
|
57
|
2.0
|
|
12.5
|
8
|
1450
|
0.75
|
51
|
2.0
|
|
|
IR65-40-200
|
25
|
50
|
2900
|
11
|
52
|
2.0
|
|
12.5
|
12.5
|
1450
|
1.5
|
46
|
2.0
|
|
|
IR65-40-250
|
25
|
80
|
2900
|
15
|
46
|
2.0
|
|
12.5
|
20
|
1450
|
3
|
39
|
2.0
|
|
|
IR65-40-315
|
25
|
125
|
2900
|
30
|
39
|
2.0
|
|
12.5
|
32
|
1450
|
5.5
|
33
|
2.0
|
|
|
IR80-65-125
|
50
|
20
|
2900
|
5.5
|
69
|
3.0
|
|
25
|
5
|
1450
|
0.75
|
64
|
2.5
|
|
|
IR80-65-160
|
50
|
32
|
2900
|
11
|
67
|
2.3
|
|
25
|
8
|
1450
|
1.5
|
62
|
2.3
|
|
|
IR80-50-200
|
50
|
50
|
2900
|
15
|
63
|
2.5
|
|
25
|
12.5
|
1450
|
2.2
|
57
|
2.0
|
|
|
IR80-50-250
|
50
|
80
|
2900
|
30
|
53
|
2.5
|
|
25
|
20
|
1450
|
4
|
50
|
2.0
|
|
|
IR80-50-315
|
50
|
125
|
2900
|
45
|
50
|
2.5
|
|
25
|
32
|
1450
|
7.5
|
48
|
2.5
|
|
|
IR100-80-125
|
100
|
20
|
2900
|
11
|
73
|
4.2
|
|
50
|
5
|
1450
|
1.5
|
69
|
3.4
|
|
|
IR100-80-160
|
100
|
32
|
2900
|
15
|
73
|
4.3
|
|
50
|
8
|
1450
|
2.2
|
69
|
3.4
|
|
|
IR100-65-200
|
100
|
50
|
2900
|
22
|
72
|
3.9
|
|
50
|
12.5
|
1450
|
3
|
68
|
2.5
|
|
|
IR100-65-250
|
100
|
80
|
2900
|
37
|
68
|
3.6
|
|
50
|
20
|
1450
|
5.5
|
63
|
2.5
|
|
|
IR100-65-315
|
100
|
125
|
2900
|
75
|
62
|
3.2
|
|
50
|
32
|
1450
|
11
|
58
|
2.0
|
|
|
IR125-100-200
|
200
|
50
|
2900
|
45
|
77
|
5.0
|
|
100
|
12.5
|
1450
|
7.5
|
73
|
2.9
|
|
|
IR125-100-250
|
200
|
80
|
2900
|
75
|
75
|
4.5
|
|
100
|
20
|
1450
|
11
|
72
|
2.3
|
|
|
IR125-100-315
|
200
|
125
|
2900
|
110
|
72
|
4.5
|
|
100
|
32
|
1450
|
22
|
65
|
2.5
|
|
|
IR125-100-400
|
100
|
50
|
1450
|
30
|
55
|
2.5
|
|
IR150-125-250
|
200
|
20
|
1450
|
18.5
|
77
|
2.8
|
|
IR150-125-315
|
200
|
32
|
1450
|
30
|
75
|
2.8
|
|
IR150-125-400
|
200
|
50
|
1450
|
55
|
70
|
2.5
|
|
IR200-150-250
|
400
|
20
|
1450
|
37
|
79
|
2.8
|
|
IR200-150-315
|
400
|
32
|
1450
|
55
|
79
|
3.5
|
|
IR200-150-400
|
400
|
50
|
1450
|
90
|
78
|
3.5
|
订货须知
一、①产品名称与型号②口径③扬程（m）④电机功率（KW）⑥转速（r/min）⑦电压〔V〕⑧吸程（m）⑨是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
