品概述
ZWL自吸式无堵塞排污泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象 一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体，可广泛 适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等 化工介质理想的杂质泵.ZW自吸排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点.

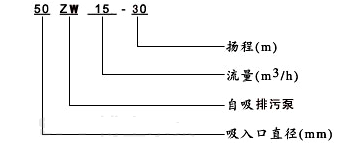

型号意义
结构简图
|
序号 |
部件名称 |
序号 |
部件名称 |
 |
|
1 |
进口接管 |
5 |
叶轮 |
|
2 |
进口单向阀 |
6 |
机械密封 |
|
3 |
出水接管 |
7 |
轴承座 |
|
4 |
泵体 |
8 |
泵轴 |
使用范围
ZW自吸无堵塞排污泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，
1环境温度≤45℃，介质温度≤60℃。
2.介质PH值铸铁泵为6～9，不锈钢泵为1～14。
3.通过颗粒大直径为泵口径的60%，纤维长度为口径的5倍。
4.介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
故障原因及解决方法
|
自吸无堵塞排污泵故障现象
|
自吸无堵塞排污泵故障原因分析
|
自吸无堵塞排污泵故障排除方法
|
|
自吸无堵塞排污泵不出水
|
泵体内未加储液或储液不足
|
加足
|
|
吸入管路漏气
|
消除管路漏气现象
|
|
电压过低
|
调整电压
|
|
吸程过高或吸入管路太长
|
降低吸程或缩短管路
|
|
机械密封泄漏过大
|
修理或更换
|
|
自吸式排污泵出水不足
|
因使用不当，叶轮流道或吸入管路被堵塞
|
消除堵塞物
|
|
叶轮磨损严重
|
更换叶轮
|
|
功率不足转速太低
|
调整至额定转速
|
|
自吸无堵塞排污泵噪音、振动过大
|
底脚不稳
|
加固
|
|
轴承磨损严重
|
更换轴承
|
|
泵与电机主轴不同轴
|
调整同轴度
|
|
自吸无堵塞排污泵轴承温度过高
|
润滑脂变质或干燥
|
更换润滑脂
|
|
轴承损坏
|
更换
|
|
自吸无堵塞排污泵泄漏
|
联接螺栓松动
|
固紧
|
|
密封件磨损
|
更换
|
性能参数表
|
型号 |
流量Q
(m3/h) |
扬程
(m) |
电机功率
(KW) |
转速
(r/min) |
|
25ZW8-15 |
8 |
15 |
1.5 |
2900 |
|
32ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
32ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
40ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
40ZW15-30 |
15 |
30 |
3 |
2900 |
|
50ZW10-20 |
10 |
20 |
2.2 |
2900 |
|
50ZW20-12 |
20 |
12 |
2.2 |
2900 |
|
50ZW15-30 |
15 |
30 |
3 |
2900 |
|
65ZW30-18 |
30 |
18 |
4 |
1450 |
|
65ZW20-30 |
20 |
30 |
5.5 |
2900 |
|
65ZW15-30 |
15 |
30 |
3 |
2900 |
|
65ZW20-14 |
20 |
14 |
2.2 |
2900 |
|
65ZW25-40 |
25 |
40 |
7.5 |
2900 |
|
65ZW30-50 |
30 |
50 |
11 |
2900 |
|
80ZW40-16 |
40 |
16 |
4 |
1450 |
|
80ZW40-50 |
40 |
50 |
18.5 |
2900 |
|
80ZW65-25 |
65 |
25 |
7.5 |
2900 |
|
80ZW80-35 |
80 |
35 |
15 |
2900 |
|
80ZW50-60 |
50 |
60 |
22 |
2900 |
|
100ZW100-15 |
100 |
15 |
7.5 |
1450 |
|
100ZW80-20 |
80 |
20 |
7.5 |
1450 |
|
100ZW100-20 |
100 |
20 |
11 |
1450 |
|
100ZW100-30 |
100 |
30 |
22 |
2900 |
|
100ZW80-60 |
80 |
60 |
37 |
2900 |
|
100ZW80-80 |
80 |
80 |
45 |
2900 |
|
125ZW120-20 |
120 |
20 |
15 |
1450 |
|
125ZW200-15 |
200 |
15 |
15 |
1450 |
|
150ZW200-15 |
200 |
15 |
15 |
1450 |
|
150ZW250-25 |
250 |
25 |
45 |
2900 |
|
200ZW280-14 |
280 |
14 |
22 |
1450 |
|
200ZW300-18 |
300 |
18 |
37 |
1450 |
|
200ZW280-28 |
280 |
28 |
55 |
1450 |
|
250ZW420-20 |
420 |
20 |
55 |
1450 |
|
300ZW800-14 |
800 |
14 |
55 |
1450 |
订货须知
一、①产品名称与型号②口径③扬程（m）④电机功率（KW）⑥转速（r/min）⑦电压〔V〕⑧吸程（m）⑨是否带附件。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按产品名称与型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
