JB-70型电动手摇二用计量加油泵概述
本泵适用于各地中小型油主加，加油站、农机站、供销社、企业厂矿车队、车辆、船舶等单位吸送各种油料，如汽油、柴油、煤油、机油、食品油等。结构紧凑、质量可靠、性能稳定、移动方便等优点，并装置有防爆电机与25毫米流量表，有电源时可电动加油，无电源时即可手摇加油，计量准确，没有回零装置。
本泵为叶片式内有溢流阀装置，当油箱加满油料后，要关闭油枪时，叶片泵可继续工作，油压超过额定压力时泵内溢流阀即起自动作用，将油料自行回流到油池或油罐内等特点。
ZH-100型手摇计量加油泵
生产ZH-100A型加油泵，适用于各地中小型油库、加油站、农机站、企业厂矿车队、车辆、船舶等单位吸送各种油料、如汽油、柴油、煤油、机油、各种食品油等。本泵结构紧凑、质量可靠、性能稳定、移动方便、操作简便，只要往复摇动手柄即可连接出油，并装置有25毫米流量表，每分钟流量50升，指针可回零。
JB-70型电动手摇二用计量加油泵主要技术参数
进出口径：25mm
流量范围：55～65L/min
吸程：5m
扬程：25m
计量精度：±1%
电机功率：0.75KW
电压：380V
重量：75kg
累积计数范围：999L
ZH-100型手摇计量加油泵主要技术参数
活塞口径：100mm
活塞行程：90mm
大流量：50L/min
往复次数：30～45次/分
大流量误差：±2%
大吸程：4m
进出口径：25mm
大扬程：20m
重量：35kg；

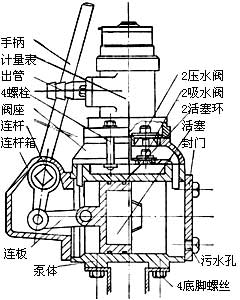

本单位生产手摇计量加油泵产品:随着我国石油工业交通运输发展需要所生产的,是适用于各地中小型油库,加油站、农机站、企业厂矿、车队、车辆船舶等单位位使用。本泵结构紧凑,具有体积小重量轻、移动方便、操作简单,只需一人用手往复摇动手柄,即可连续出油、本泵装置是立式(LF)25mm油表(计量表),(指针可回零)可用1寸加油枪按装在皮管出口处起开关作用,避免停止工作时皮管内积油料浪费。
性能参数
|
口径(mm) |
流量(L/min) |
吸程(m) |
扬程(m) |
计量精度 |
|
25 |
40-65 |
4-5 |
20-25 |
±1% |
(1)进出液口径25mm(即胶管内得25mm)
(2)计量表误差土1%
(3)大压力2Kg/Cm2
(4)活塞行程90mm
(5)活塞直径100mm
(6)允许扬程20-25m
(7)允许吸程4-5m
(8)往复次数35-45次/分
(9)流量35-55升/分
(10)外形尺寸390×290×640mm
(11)整机重量27Kg
LxyL25型翼轮式油表产品概述
LxyL25型翼轮式油泵（以下简称油表）是与手摇泵配套使用的专用仪表，用来计量流经管道的流体的总量。
LxyL25型翼轮式油表性能参数
1、型式：立式(Lxy L)：油表的进油口处在外壳底部，出油口处在外壳侧面。
2、被测介质温度：-40℃～+45℃
3、大允许工作压力：0.2MPQ
4、正常流量：2500升/小时
5、基本误差：不应大于±2%
LxyL25型翼轮式油工作原理
油表是一种速度式仪表,它是籍助于流经管道内流体的速度产生动能,液体经过翼轮盒时,推动翼轮旋转;其转这与流速成正比、经过翼轮轴上的齿轮、传动到减速机构,然后传到记录装置,表针即在标度盘上指示出流量总和值。
