DBY型电动隔膜泵

产品概述

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业。

主要用途

⑴各种剧毒、易燃、易挥发液体。

⑵各种强酸、强碱、强腐蚀液体。

⑶可输送较高温度的介质150℃。

⑷作为各种压滤机前级送压装置。

⑸热水回收及循环。

⑹油罐车、油库、油品装卸。

⑺泵吸泡菜果酱、土豆泥、巧克力等。

⑻泵吸油漆、树胶、颜料粘合剂。

⑼各种瓷器轴浆水泥灌浆灰浆泥浆。

⑽各种橡胶浆乳胶、有机溶剂、填料。

⑾用泵为油轮驳船清仓吸取仓内污水及剩油。

⑿啤酒花及发酵粉稀浆、糖浆、糖密。

⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

⒁各种特殊介质的吸送。

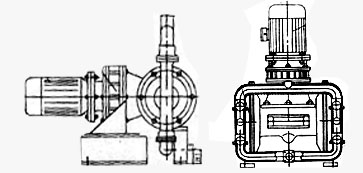

电动隔膜泵结构简图

技术参数

流量：0-20m3/h；

扬程：30m；

功率：0.37-4kw；

转速：1450r/min；

口径：10-100mm；

温度：-15-+150℃；

自吸高度：5-7m。

型号意义

DBY–40

DBY -电动隔膜泵；

40 -进出口直径（mm）

性能参数表

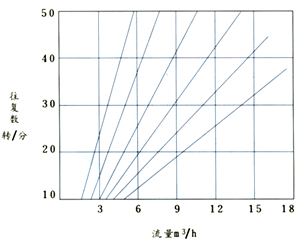

 特性曲线图

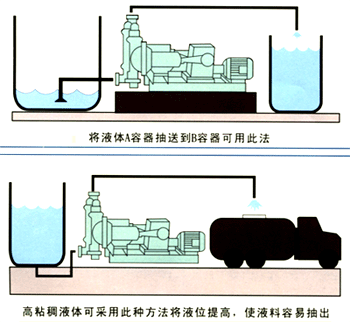

安装和使用方法

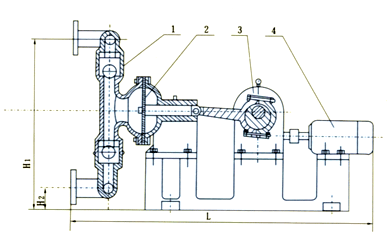

 工作原理

电动隔膜泵电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。

在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

安装尺寸表和尺寸图

正确选用隔膜

      本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种： 1.丁晴隔膜；主要用于耐油场合。 2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶，专用于食品饮料的输送。

隔膜片的选择

注意事项

1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。

2.应及时加油，保持润滑系统正常运转。

3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

4.被输送的介质及其温度应在泵材允许范围内。

5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。
