产品概述

SZB型悬臂水环式真空泵适用不含固体颗粒、无腐蚀抽吸空气或不溶于水、性气体最高真空度可达85%，特别适合于大型水泵引水用。

目前制造的本型号泵有：SZB-4、SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。

使用维护说明

1、真空泵启动前，须检査电机旋转方向是否与泵的旋转方向相符。启动真空泵后，检査填料压紧程度是否适当(填料不宜过紧，正常压紧填料能使泵中的水成滴的向外漏出)轴承运转、润滑是否正常。

2、真空泵启动后，从泵上的冷却管(安在泵体侧面的螺丝孔）（16)灌入冷却水，有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空泵、抽气量以及功率消耗均有影响，因此供水管的尺寸应严格控制在规定范围内，使压力在.MPa左右为宜，因此在供水管路上应装有阀门来调节供水量度大小。

3、真空泵正常运转时，须检査是否有振动，细听泵内是否有杂声、并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃)如果温度超高应立即停车检查原因。

4、真空泵作为水泵引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵，待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。

5、真空泵停车须按下列顺序。

1）关闭进气管路上闸阀。

2）关闭供水管路上的闸阀，停水后不宜立即停泵，应使泵继续运转1-2分钟，排出部分工作液。

3）关闭电动机。

4）如果停车时间超过一天，须将泵体底部的螺塞打开将泵体内水放净。

性能参数

型号	排气量Q		毫米汞柱（mmHG）	最大真空度	转数 r/min	电机功率（kw）	口径		泵重（KG）
	m3/h	L/S
							进	出
SZB-4	19.8	5.5	440	80%	1450	1.5	ZG1″	ZG1″	42
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	10.6	440	80%	1450	2.2	ZG1″	ZG1″	45
	28.8	8	520
	14.4	4	600
	0	0	650

安装说明

设备须根据图三进行安装

1.真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。

2.真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。

3.真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图四）。基础必须结实可靠。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。

4.如须安装汽水分离器时可参看图五。

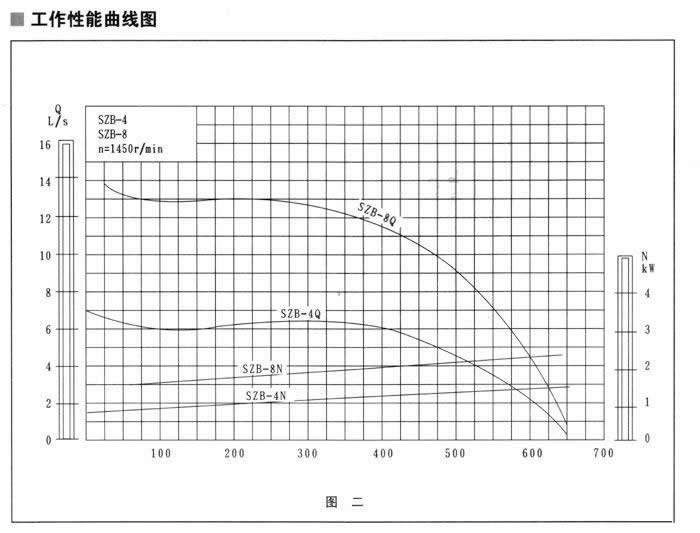

性能曲线

结构说明

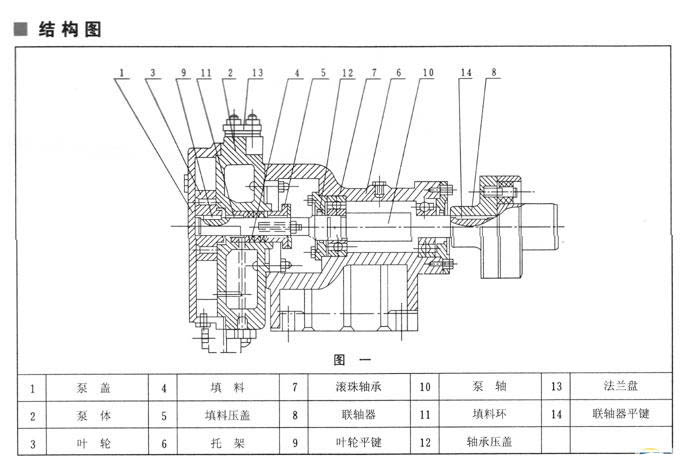

SZB型泵结构如图一所示、工作室由泵体(2)、泵盖（1）构成，上有进排气口（详见安装图）.下有放水累塞（15）（见安装图），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见安装图）为补充水环消耗用水。

由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔(其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成.支承在泵的托架（6）内的两个滚珠轴承（17）上右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成.有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或齿油滑均可。

从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
