XWJ型无堵塞纸浆泵
产品介绍
XWJ型无堵塞纸浆泵是一种新型、节能型纸浆泵，经实际使用，具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面：采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精密轴承（D级精密）及优质轴材料等，因此XWJ型纸浆泵是您理想的“好帮手”，同时您的成功也是我们始终的追求。
使用说明
XWJ型无堵塞纸浆泵起动前，应按以下要求进行检査；
各螺栓是否己紧固；轴承室内是否已注入稀油(油位高为油标中心处)；
联轴器同轴度是否小于等于小Φ0.3mm,同时用手转动联轴器应感觉轻松均匀；
电机转向是否正确；
进口阀门是否全开；
出口阀门是否关闭；
密封水阀门是否开启；密封水压力要求：工作压力加上(0.3~0.5)kgf/c㎡
启动电机至额定转速后，缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80%。为宜)。
泵在运行过程中，应注意泵的运转稳定性及密封水的冷却、冲洗情况。
当泵运行一段时间或扬程有所下降时，应注意调整叶轮前侧间隙，调节方法如下：
先松开各紧固螺母，将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止，然后再按顺时针将方头调节螺杆退回至1/2圈〈此时其间隙为0.8~1mm)，最后拧紧各螺母。
泵停止运转时，应先关闭出口阀门，然后再关闭电机电源等。
当泵需停用一段时间时，应排尽泵内积液，以便下次使用。

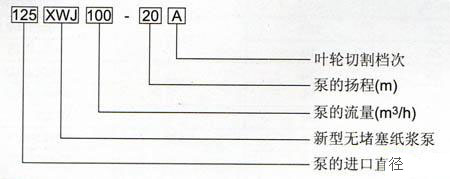

型号意义
性能参数
|
型号 |
流量 |
扬程 |
转速 |
配套电机型号及功率 |
|
|
80XWJ25-12.5 |
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
|
|
A |
20 |
10 |
Y90L-4/1.5 |
||
|
80XWJ25-20 |
25 |
20 |
Y100L2-4/3 |
||
|
A |
20 |
16 |
Y100L1-4/2.2 |
||
|
100XWJ50-20 |
50 |
20 |
Y132S-4/5.5 |
||
|
A |
45 |
18 |
Y112M-4/4 |
||
|
B |
40 |
16 |
Y112M-4/4 |
||
|
100XWJ50-32 |
50 |
32 |
Y160M-4/11 |
||
|
A |
40 |
26 |
Y132S-4/5.5 |
||
|
125XWJ100-20 |
100 |
20 |
Y160M-4/11 |
||
|
A |
90 |
18 |
Y132M-4/7.5 |
||
|
B |
80 |
16 |
Y132M-4/7.5 |
||
|
125XWJ100-32 |
100 |
32 |
Y160L-4/15 |
||
|
A |
90 |
28 |
Y160M-4/11 |
||
|
B |
80 |
26 |
Y160M-4/11 |
||
|
150XWJ200-20 |
200 |
20 |
Y180M-4/18.5 |
||
|
A |
180 |
18 |
Y160L-4/15 |
||
|
B |
160 |
16 |
Y160M-4/11 |
||
|
150XWJ200-32 |
200 |
32 |
Y200L-4/30 |
||
|
A |
187 |
28 |
Y180L-4/22 |
||
|
B |
170 |
24 |
Y180M-4/18.5 |
||
|
200XWJ400-20 |
400 |
20 |
Y225S-4/37 |
||
|
A |
380 |
18 |
Y220L-4/30 |
||
|
B |
340 |
15 |
Y180L-4/22 |
||
|
200XWJ400-32 |
400 |
32 |
Y250M-4/55 |
||
|
A |
375 |
28 |
Y225M-4/45 |
||
|
B |
340 |
24 |
Y225S-4/37 |
||

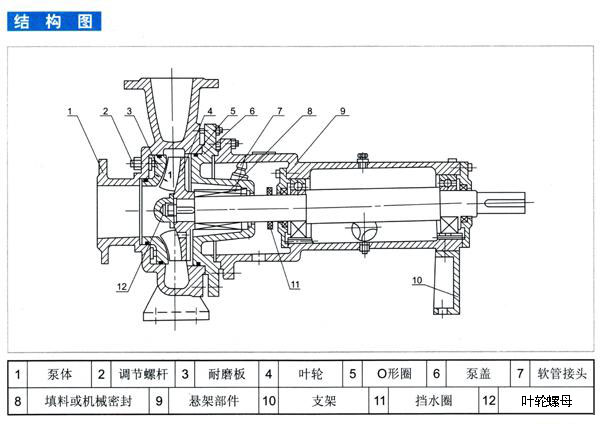

结构图纸
- XWJ型无堵塞纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成；
- 从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向（中间）排出；
- 泵为后开门结构，维修时可不必拆卸进出管路；
- 泵轴由两个高精度滚动轴承支承，采用稀油润滑（20#机油）；
- 轴封釆用机械密封或填料两种型式；
- 耐麿板与叶轮前侧间隙可通过调节嫘杆进行调节，以保持叶轮连续运行的高效性；
- 泵和电机由柱销联轴器直联传动。

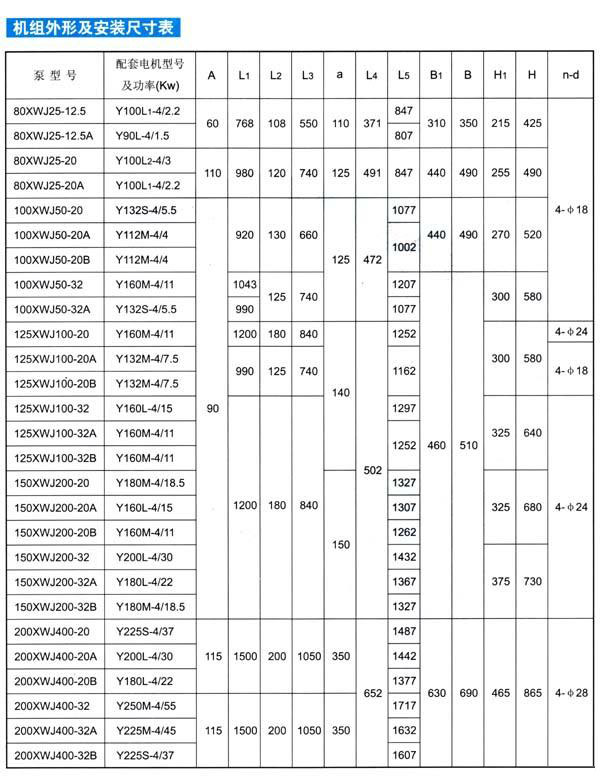

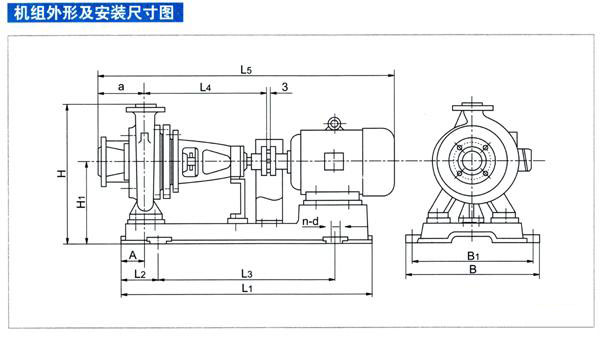

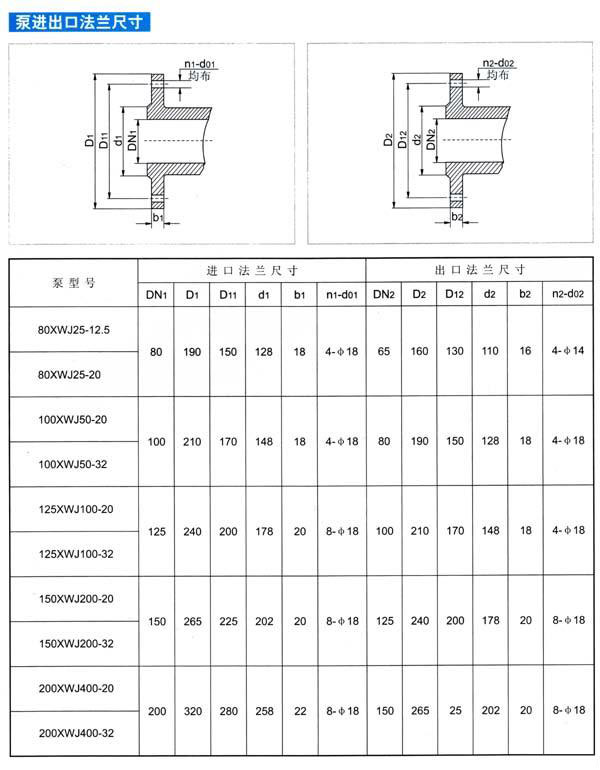

安装尺寸
|
泵型号 |
流量（m3/h) |
扬程 (m) |
转速 (r/min) |
配套电机型号 及功率(KW) |
|
|
80XWJ25-12.5 |
|
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
|
A |
20 |
10 |
Y90L-4/1.5 |
||
|
80XWJ25-20 |
|
25 |
20 |
1450 |
Y100L2-4/3 |
|
A |
20 |
16 |
Y100L1-4/2.2 |
||
|
100XWJ50-20 |
|
50 |
20 |
1450 |
Y132S-4/5.5 |
|
A |
45 |
18 |
Y112M-4/4 |
||
|
B |
40 |
16 |
Y112M-4/4 |
||
|
100XWJ50-32 |
|
50 |
32 |
1450 |
Y160M-4/11 |
|
A |
40 |
26 |
Y132S-4/5.5 |
||
|
125XWJ100-20 |
|
100 |
20 |
1450 |
Y160M-4/11 |
|
A |
90 |
18 |
Y132M-4/7.5 |
||
|
B |
80 |
16 |
Y132M-4/7.5 |
||
|
125XWJ100-32 |
|
100 |
32 |
1450 |
Y160L-4/15 |
|
A |
90 |
28 |
Y160M-4/11 |
||
|
B |
80 |
26 |
Y160M-4/11 |
||
|
150XWJ200-20 |
|
200 |
20 |
1450 |
Y180M-4/18.5 |
|
A |
180 |
18 |
Y160L-4/15 |
||
|
B |
160 |
16 |
Y160M-4/11 |
||
|
150XWJ200-32 |
|
200 |
32 |
1450 |
Y200L-4/30 |
|
A |
187 |
28 |
Y180L-4/22 |
||
|
B |
170 |
24 |
Y180M-4/18.5 |
||
|
200XWJ400-20 |
|
400 |
20 |
1450 |
Y225S-4/37 |
|
A |
380 |
18 |
Y200L-4/30 |
||
|
B |
340 |
15 |
Y180L-4/22 |
||
|
200XWJ400-32 |
|
400 |
32 |
1450 |
Y250M-4/55 |
|
A |
375 |
28 |
Y225M-4/45 |
||
|
B |
340 |
24 |
Y225S-4/37 |
||
